Datalogic CM96XX Bağlantı Modülü

Datalogic CM96XX bağlantı modülleri, PowerScan 9600 serisinin BC96XX kızaklarında host ile kızak arasındaki besleme ve haberleşmeyi sağlayan modüler parçalardır. BC9600 kızağı modüler tasarımlıdır ve hangi arayüzle çalışacağını takılan bağlantı modülü belirler. Aile dört modelden oluşur: çoklu arayüz CM9630, Ethernet/PROFINET CM9680 ve IP65 korumalı CM9681-N100 ile CM9681-N200. Melka Teknik, Datalogic Türkiye distribütörü olarak bu modülleri hem yedek parça hem de ayrı aksesuar olarak tedarik eder.

Ne işe yarar

Modülün iki kullanım şekli var.

Kızak modülü olarak. Modül, BC96XX kızağın parçasıdır ve kızağı bilgisayara, terminale ya da endüstriyel ağa bağlayan uçtur. En sık kullanımı yedek parça olarak: hasar gören veya arızalanan bir modül, kızağın tamamı değiştirilmeden yerinde yenilenir.

Ayrı aksesuar olarak. CM9680 ve CM9681 kızaktan bağımsız da kullanılabilir. Bu durumda kablolu PowerScan PD96XX okuyucu RS-232 kablosuyla modüle bağlanır, modül de okuyucuyu Ethernet ağındaki hosta taşır. Kablolu bir PowerScan 9600’ü PROFINET ya da EtherNet/IP ağına bağlamanın doğrudan yolu budur.

Aile üyeleri

• CM9630, çoklu arayüz: RS-232 ve USB (USB COM, USB klavye emülasyonu) ile bilgisayar, terminal veya seri port kullanan sistemlere bağlanır. Yalnızca BC96XX kızakla kullanılır; koruma sınıfı kızağınkine bağlıdır.

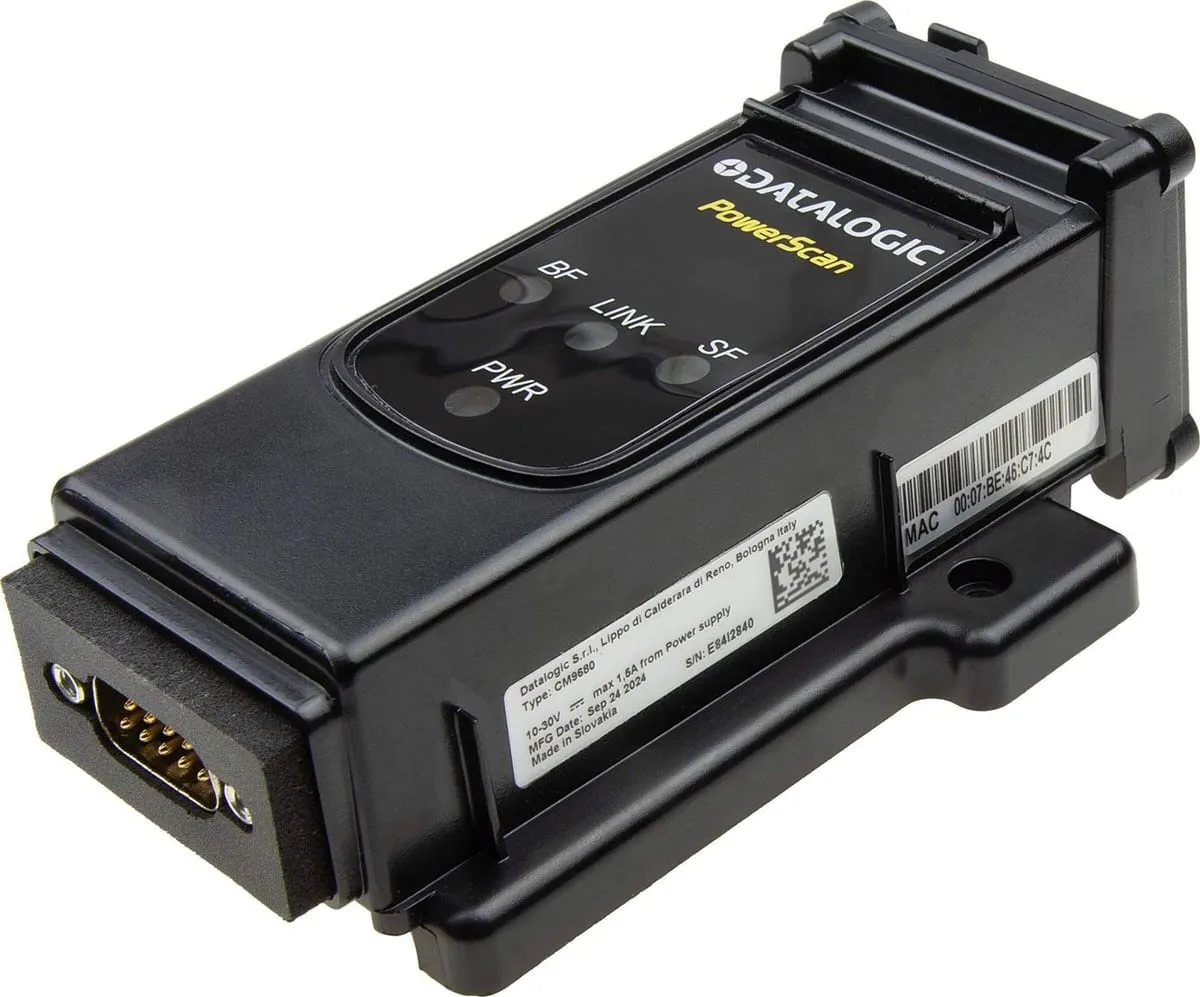

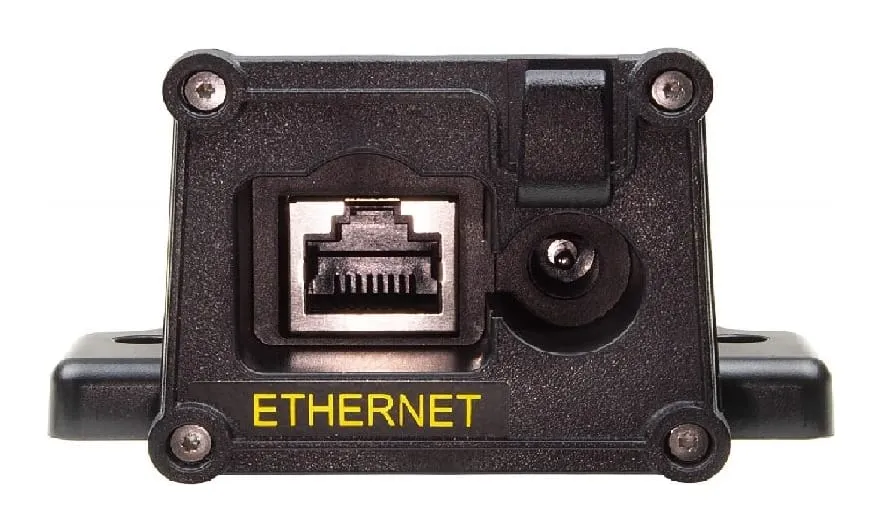

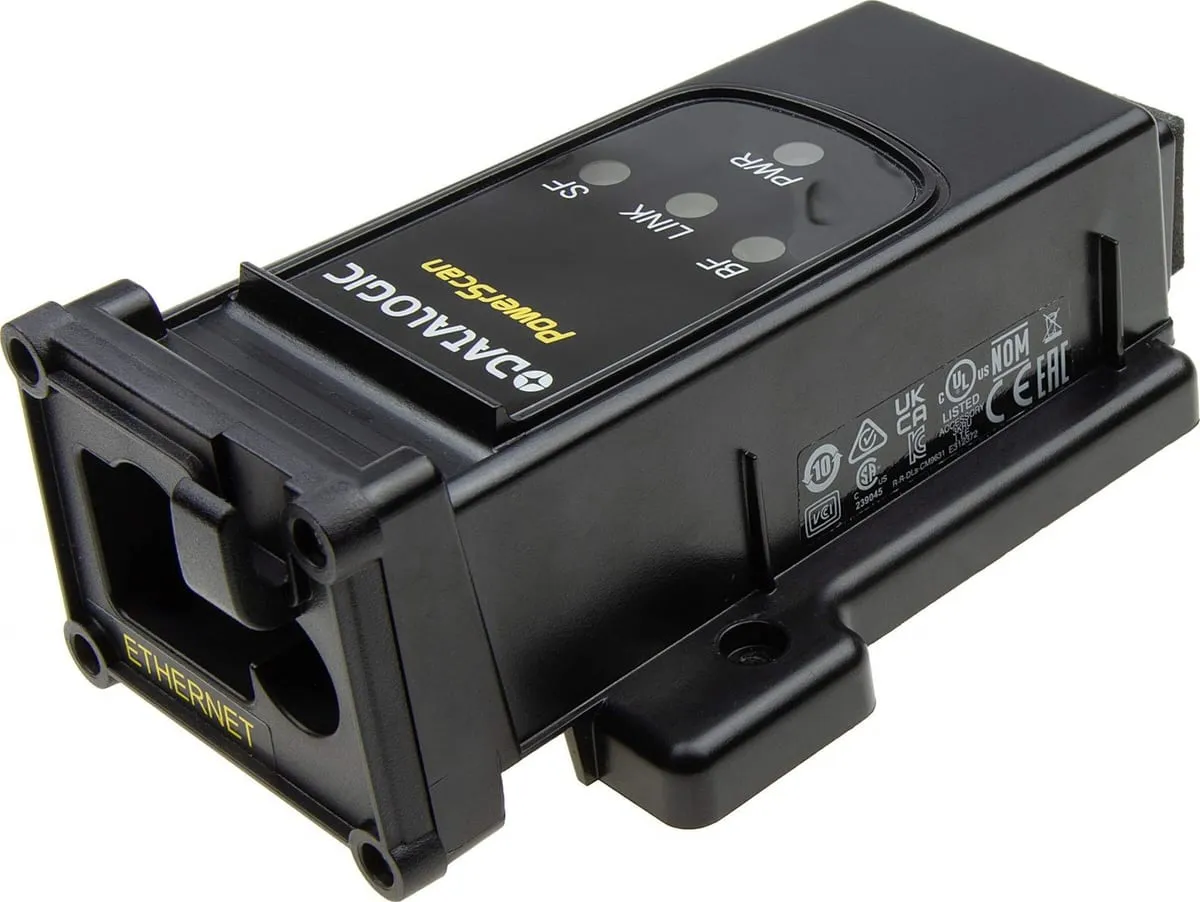

• CM9680, Ethernet/PROFINET: RJ45 Ethernet konnektörlüdür. Tek başına aksesuar olarak kullanıldığında koruma sınıfı IP40’tır; IP40 suya ve toza karşı koruma sağlamadığı için kapalı ve kuru ortamlar içindir.

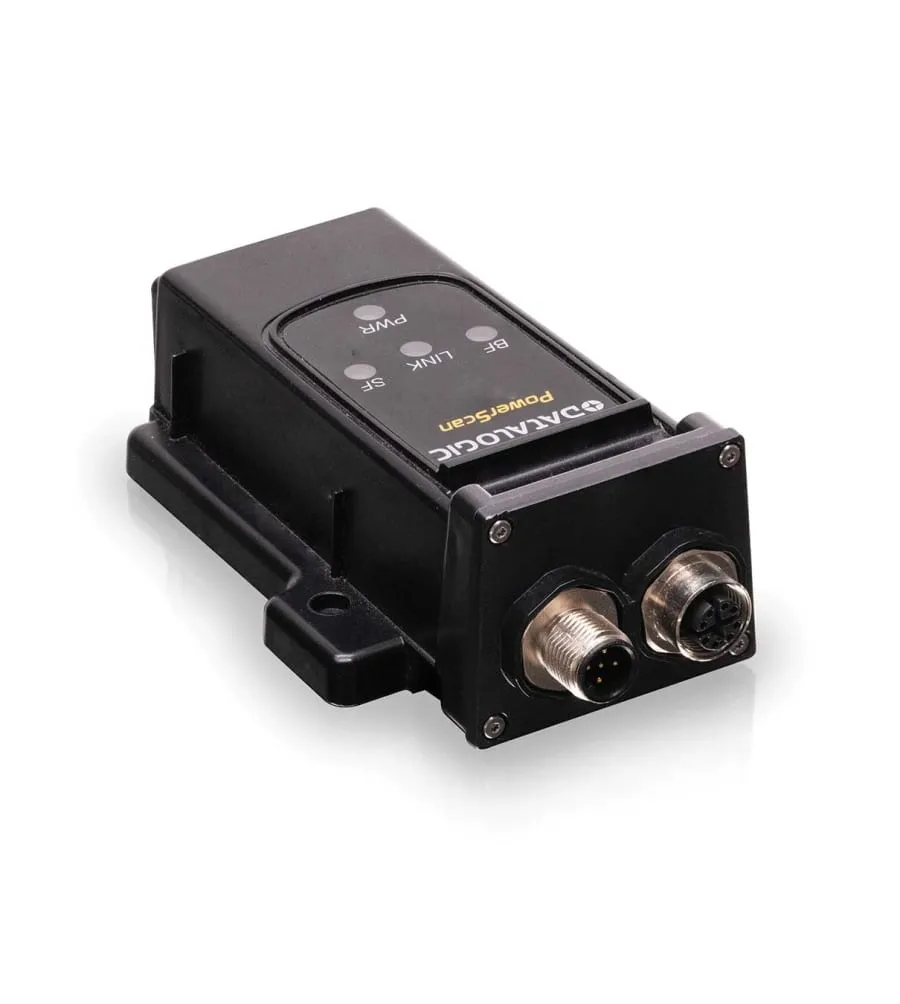

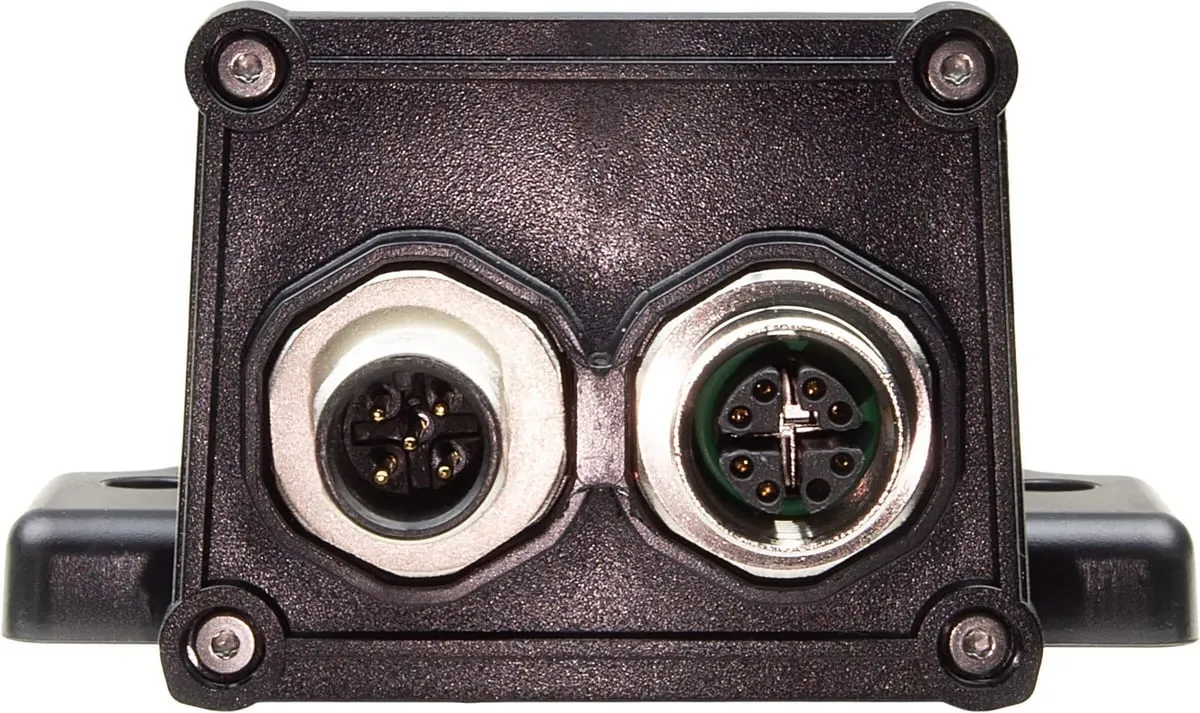

• CM9681-N100, Ethernet/PROFINET, IP65: M12 X-kodlu Ethernet ve M12 A-kodlu besleme konnektörlerine sahiptir. Tek başına IP65 korumalıdır, yani toza karşı tam korumalı ve su jetine dayanıklıdır. PoE ya da 10-30 VDC harici beslemeyle çalışır.
• CM9681-N200, Ethernet/EtherNet/IP, IP65: CM9681-N100 ile aynı IP65 koruma, konnektör ve besleme seçenekleri; EtherNet/IP ağları için.

Modellerin parça açıklamaları ve karşılaştırması aşağıdaki Modeller ve parça numaraları tablosunda. PROFINET ile EtherNet/IP arasındaki farkı ve hangisinin hangi PLC altyapısında kullanıldığını barkod okuyucu PLC entegrasyonu yazısında bulabilirsiniz.

Kurulum notları

Ferrit. CM9680 ve CM9681 ile birlikte bir ferrit gelir. Ethernet kablosuna, modülden 5 cm mesafede takılır.

Kablo seçimi. Yalnızca önerilen RS-232 kabloları kullanılmalıdır; önerilmeyen bir kablo kullanılıyorsa o kabloya besleme bağlanmamalıdır. Ethernet tarafında önerilen kablolar ya da yüksek kaliteli ekranlı kablolar kullanılır.

CM9681 beslemesi. Ethernet kablosu üzerinden PoE ile (IEEE 802.3af, Alternatif A midspan ve endspan veya Alternatif B) ya da M12 A-kodlu girişten 10-30 VDC harici beslemeyle çalışır. Besleme konnektöründe üç kontak kullanılır: 1 kahverengi +10-30 VDC, 3 mavi GND, 4 siyah bağlı değil. Güç kaynağı UL listeli / CSA sertifikalı Class 2 veya LPS olmalı, 10-30 V ve en az 1,5 A vermelidir.

Durum LED’leri. CM9680 ve CM9681’de BF ağ durumunu, LINK bağlantı etkinliğini, SF modül durumunu, PWR beslemeyi gösterir. PWR LED’i, modül kızağa takılıyken görünmez.

Modül değişimi. Modülü kızağa bağlayan vidalar sökülür, kilit mandalı açılır ve modül çıkarılır. Yenisi yerleştirilir, mandal kilitlenir ve vidalanır.

Uyumlu kablolar

Datalogic’in CM9681 için belirttiği kablo ve konnektörler aşağıdadır. CAB-559 RS-232 kablosu CM9680 ile de uyumludur.

Parça no	Açıklama
CAB-559	RS-232 spiral kablo, POT, IP67, 2 m (CM9680 ile de uyumlu)
93A050045	Besleme girişi konnektörü, M12, 5 pin dişi, A-kodlu
95A251290	3 kutuplu düz kablo, 3 m
95A251300	3 kutuplu düz kablo, 5 m
95A251340	3 kutuplu düz kablo, 10 m
93A050141	CAB-ETH-X-RJ, GETH-X’ten RJ45’e adaptör
93A050122	CAB-ETH-X-M01, M12 IP67 GETH-X Ethernet kablosu, 1 m
93A050123	CAB-ETH-X-M03, M12 IP67 GETH-X Ethernet kablosu, 3 m

PowerScan 9600 dışındaki RS-232 çıkışlı Datalogic okuyucuları PROFINET ağına bağlamak için Datalogic FBC9080-N100 PROFINET adaptörü kullanılır.

Mevcut kızağınızın modelini ve okuyucunun bağlanacağı sistemi iletin; doğru modülü birlikte belirleyelim.
